Zestaw do elektryczności A11

Zestaw do elektryczności został zaprojektowany tak, aby w prosty i przejrzysty sposób stworzyć układy pozwalające wywołać i powtarzać zjawiska fizyczne z dziedziny magnetyzmu i elektryczności.
Umożliwia złożenie silnika prądu stałego z podstawowych elementów tj. stojan, wirnik, cewka, zwora oraz instrumentów pomiarowych tj. model  miernika elektromagnetycznego i magnetoelektrycznego, składającego się m.in. z cewki, skali i wskazówki z łożyskiem. Uczniowie mają możliwość nie tylko obserwować działanie modeli ale również konstruować działające modele urządzeń elektrycznych bazując na elementach dostarczonych w ramach zestawu.

Badane zasady:
- magnesy i pole magnetyczne
- opór elektryczny
- indukcja elektromagnetyczna
- elektroliza

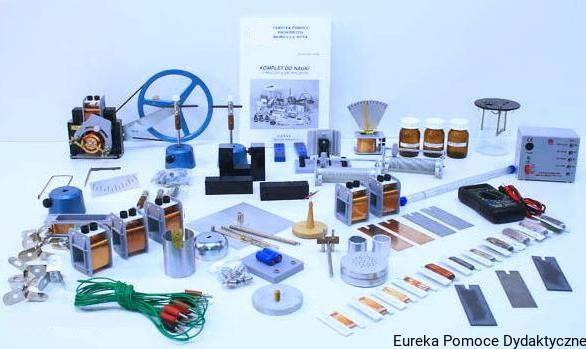

Zawartość zestawu:
- rdzeń transformatora o przekroju 28mm x 28 mm – 1 szt.
- zwora o przekroju 28mm x 28 mm (rdzeń) – 3 szt.
- opornice suwakowe 10 i 22 Ohm – 1+1 szt.
- kondensator na podstawce – 1 szt.
- miernik – 1 szt.
- cewka - wymiar karkasu 54mm x 68mm x 45mm (przelot na rdzeń o wymiarach 29mm x 29mm) 1600 zw. – 2 szt.
- cewka - wymiar karkasu 54mm x 68mm x 45mm (przelot na rdzeń o wymiarach 29mm x 29mm)  400 zw. – 3 szt.
- cewka - wymiar karkasu 54mm x 68mm x 45mm (przelot na rdzeń o wymiarach 29mm x 29mm)  240 zw. – 2 szt.
- wspornik do cewek (uchwyt) – 1 szt.
- podstawka do igły magnetycznej – 1 szt.
- pręt długi (3-częściowy) – 1 szt.
- pręt krótki (2-cześciowy) – 1 szt.
- podstawka – 3 szt.
- słupek izolacyjny – 4 szt.
- pręt stykowy – 1 szt.
- stolik – 1 szt.
- oprawa żarówki – 3 szt.
- woreczek z żarówkami – 1 szt.
- słoiczek – 3 szt.
- płytka z drutem oporowym – 11 szt.
- magnes – 1 szt.
- magnes z uchwytem – 1 szt.
- magnes ferrytowy toroidalny – 4 szt.
- pierścień stalowy – 1 szt.
- pierścień aluminiowy – 1+1 szt.
- igła magnetyczna – 1 szt.
- wirnik stalowy – 1 szt.
- przewód do wykazywania siły elektrodynamicznej – 1 szt.
- płytka przeźroczysta (szybka) – 2 szt.
- pudełko na opiłki – 2 szt.
- oś magnesu – 1 szt.
- wskazówka z płytką – 1 szt.
- czasza – 1 szt.
- łożysko wskazówki (wkładka kompl.) – 1 szt.
- skala z uchwytem – 1 szt.
- cewka ruchoma – 1 szt.
- galwanoskop – 1 szt.
- kotwica (zwora) – 1 szt.
- stojan – 1 szt.
- wirnik – 1 szt.
- koło pasowe duże ze wspornikiem – 1 szt.
- koło pasowe małe – 1 szt.
- spirala Joule’a   – 1 szt.
- zlewka – 1 szt.
- elektroda węglowa z uchwytem – 2 szt.
- elektroda płytkowa – 7 szt.
- elektroda ujemna – 1 szt.
- pręt stykowy zgięty – 1 szt.
- blaszka do drgań – 1 szt.
- pręt z wycięciami – 1 szt.
- pręt (wałek) – 3 szt.

Do przeprowadzenia doświadczeń zaleca się zastosowanie:
- zasilacza prądu stałego 0-12V/ 3A np. zasilacz prądu stałego 0-15V/ 3A, kod produktu: D0C1-16187
- źródła zasilania prądu przemiennego 0-12V/ 3A np. zasilacz regulowany 12V/3A, kod produktu: 21B0-63657
Do przeprowadzenia doświadczenia 46 i 47 wymagane jest zasilanie napięciem 24V prądu przemiennego.

W przypadku posiadania zasilacza prądu stałego i zmiennego jak w/w (kod produktu: 7844-51679), może on jednocześnie posłużyć jako źródło prądu stałego.

Opakowanie:
- dwie walizki aluminiowe, zabezpieczone pianką zapobiegającą przypadkowemu uszkodzeniu.
Wymiary:
-  50 x 35 x 10 cm
-  50 x 35 x 12 cm
Waga:
- ok. 9 kg
- ok. 11 kg

Do zestawu dołączony jest przewodnik metodyczny obejmujący 51 ćwiczeń.
Ilość ćwiczeń można zwiększyć modyfikując dowolnie układy.

Zestaw nie zawiera źródła zasilania.
